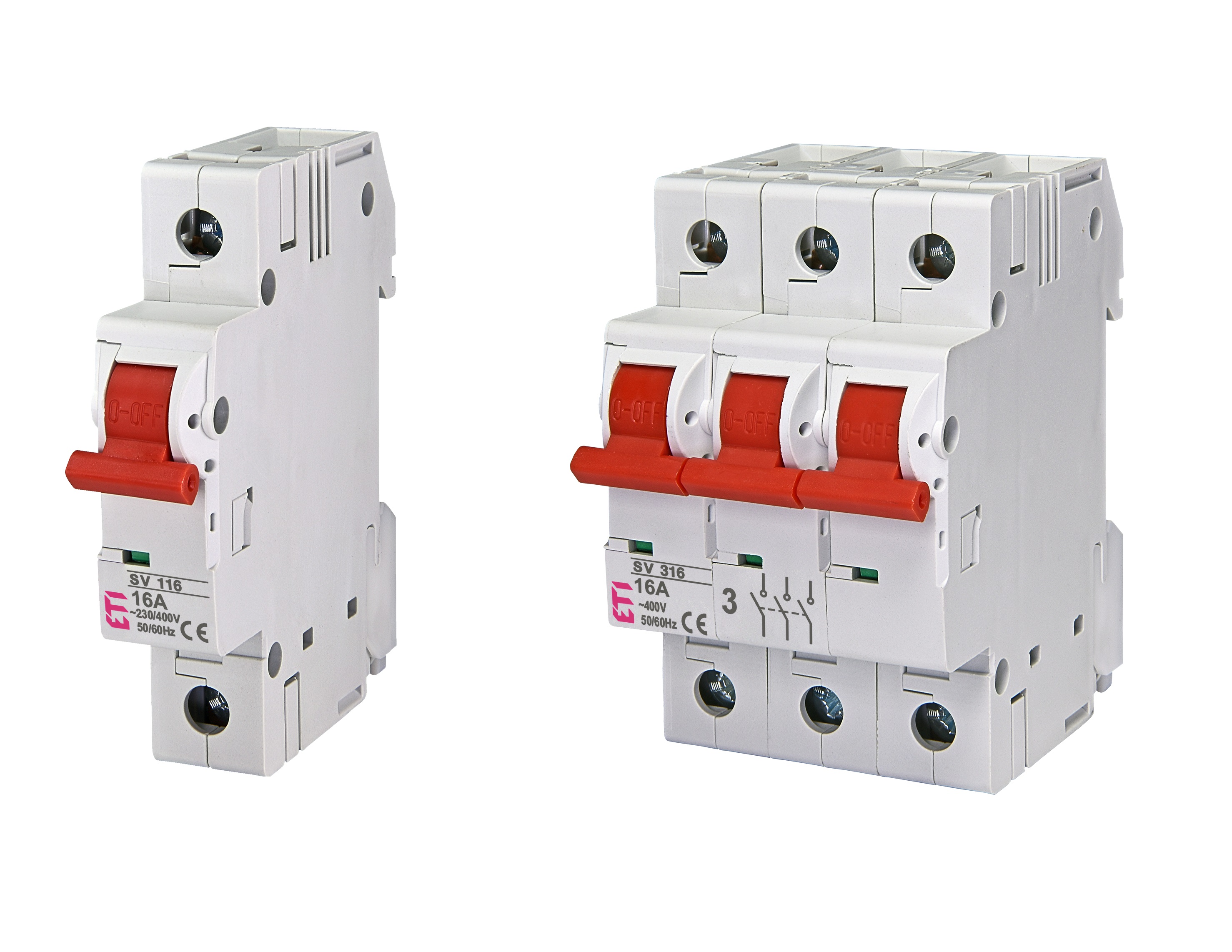

Apkrovos kirtikliai yra skirti elektrinių grandinių atjungimui (sujungimui). Kirtikliai yra statomi į paskirstymo skydus kaip pagrindiniai kirtikliai, taip pat naudojami atskirų grandinių komutacijai. Jungikliai gali būti plombuojami (ON) ir (OF) padėtyse.
Savybės:
→ apkrovos kirtikliai SV yra paprastos ir patikimos konstrukcijos, kas užtikrina nepriekaištingą jų veikimą,
→ įrenginiai užtikrina dvigubą srovės atkirtą, esant atstumui tarp kontaktų 4 mm.
Techniniai duomenys:
Vardinė įtampa UN | 230/400 V AC, 400 V |
Vardinė srovė IN | 16 -125 A |
Vardinis dažnis fN | 50/60 Hz |
Prijungiamo laidininko skerspjūvis | max 50 mm2 kai In≥63 A, 25 mm2 kai In<63 A |
Plotis 1-poliui | 18 mm |
Darbinė temperatūra | -25oC iki +55oC |
Tipas | jungiklis |
Standartai | IEC 60947-3, EN 60947-3 |
Kodas | Grupė | Tipas | Pavadinimas |
2423121 | EVE | SV 116 | Apkrovos jungiklis 1P 16A |
2423122 | EVE | SV 125 | Apkrovos jungiklis 1P 25A |
2423123 | EVE | SV 140 | Apkrovos jungiklis 1P 40A |
2423114 | EVE | SV 163 | Apkrovos jungiklis 1P 63A |
2423115 | EVE | SV 180 | Apkrovos jungiklis 1P 80A |
2423116 | EVE | SV 1100 | Apkrovos jungiklis 1P 100A |
2423117 | EVE | SV 1125 | Apkrovos jungiklis 1P 125A |
2423321 | EVE | SV 316 | Apkrovos jungiklis 3P 16A |
2423322 | EVE | SV 325 | Apkrovos jungiklis 3P 25A |
2423323 | EVE | SV 340 | Apkrovos jungiklis 3P 40A |
2423314 | EVE | SV 363 | Apkrovos jungiklis 3P 63A |
2423315 | EVE | SV 380 | Apkrovos jungiklis 3P 80A |
2423316 | EVE | SV 3100 | Apkrovos jungiklis 3P 100A |
2423317 | EVE | SV 3125 | Apkrovos jungiklis 3P 125A |
