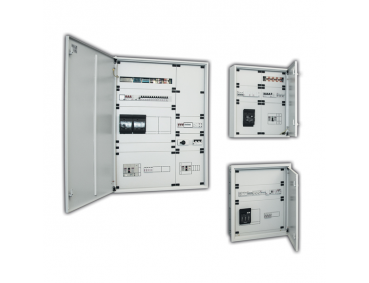

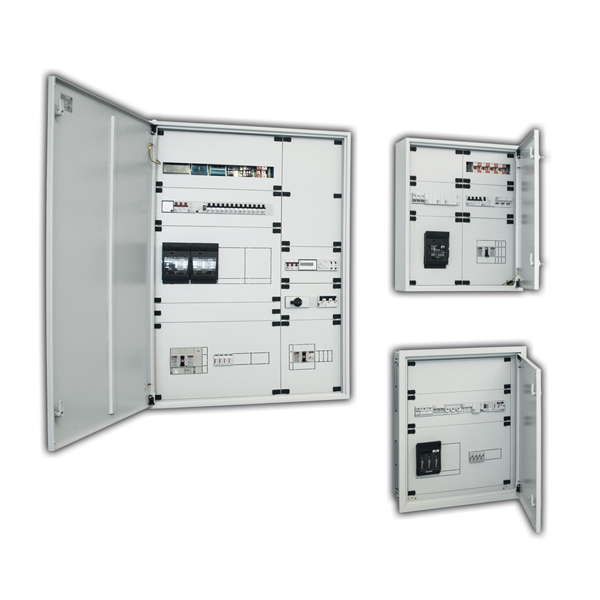

Skydai yra metaliniai virštinkiniai 4XN160, kurių apsaugos laipsnis yra IP41 (IP42, IP44) gylis160 mm arba metaliniai potinkiniai 4XP160, kurių apsaugos laipsnis yra IP42 (IP44), gylis 160 mm.
Savybės:
→Įvairiapusiška ir lanksti skydų konfiguracija
→Ιšimama rėmo konstrukcija. galimybė įrenginius montuoti patogioje vietoje.
→Galimybė paprastai atskirti skydą, naudojant skiriamuosius skydo elementus EPW
→Uždengimo dangčiai pritaikyti ETI įrenginiams (kirtikliams,automatams ir kt.)
→Greitas surinkimas
→Galimybė nuimti galinę plokštę - virštinkiniai skydai
→Galimybė nuimti rėmą su durelėmis - potinkiniai skydai
→Du užraktai su raktais (kodas 1333)
→Aukštos kokybės kabelio sandarikliai
→Elementai yra pagaminti iš aukštos kokybės lakštinio plieno, kurio storis 1mm ir padengti milteliniais dažais
→Korpusas padengtas poliesteriniais dažais atspariais UV
Techniniai duomenys |
Apsaugos klasė |
Pirma |
Apsaugos laipsnis |
Virštinkinis skydas 4XN160 - IP41/IP42/IP44 Potinkinis skydas 4XP160 - IP42/IP44 |
Mechaninis atsparumas |
IK10 |
Spalva |
Šviesiai pilka (RAL 7035) |
Dažai |
Poliesteriniai |
Montavimo vieta |
Vidaus sąlygomis |
Darbinė temperatūra |
-5°C ... +40°C |
Standartai |
PN-IEC/EN 62208 , PN-IEC/EN 60529, PN-IEC/EN 62262 |
Direktyva |
RoHS |
Mechaninė apkrova |
Montavimo rėmas (WP-A / WP-U + LG- V + TH-S) |
125 kg |
Montavimo plokštė (PM) |
40 kg |
Sieniniai laikikliai (UCH-2) |
200 kg |
Durelės |
7,5 kg |
Maksimalūs galios nuostoliai |
Nr. |
Tipas |
Pavadinimas |
Maksimalūs galios nuostoliai P (W) |
Serija 4XN160 |
1 |
4XN160 2-3 |
Virštinkinis skydas IP41 (IP42, IP44) tuščias |
69,5 |
2 |
4XN160 2-4 |
Virštinkinis skydas IP41 (IP42, IP44) tuščias |
83 |
3 |
4XN160 2-5 |
Virštinkinis skydas IP41 (IP42, IP44) tuščias |
91,7 |
4 |
4XN160 2-6 |
Virštinkinis skydas IP41 (IP42, IP44) tuščias |
118,6 |
5 |
4XN160 2-7 |
Virštinkinis skydas IP41 (IP42, IP44) tuščias |
182,5 |
6 |
4XN160 3-3 |
Virštinkinis skydas IP41 (IP42, IP44) tuščias |
95,2 |
7 |
4XN160 3-4 |
Virštinkinis skydas IP41 (IP42, IP44) tuščias |
111,7 |
8 |
4XN160 3-5 |
Virštinkinis skydas IP41 (IP42, IP44) tuščias |
105,2 |
9 |
4XN160 3-6 |
Virštinkinis skydas IP41 (IP42, IP44) tuščias |
121,6 |
10 |
4XN160 3-7 |
Virštinkinis skydas IP41 (IP42, IP44) tuščias |
128,7 |
Serija 4XP160 |
11 |
4XP160 2-3 |
Potinkinis skydas IP42 (IP44) tuščias |
57,2 |
12 |
4XP160 2-4 |
Potinkinis skydas IP42 (IP44) tuščias |
68,6 |
13 |
4XP160 2-5 |
Potinkinis skydas IP42 (IP44) tuščias |
83,7 |
14 |
4XP160 2-6 |
Potinkinis skydas IP42 (IP44) tuščias |
88,4 |
15 |
4XP160 2-7 |
Potinkinis skydas IP42 (IP44) tuščias |
100,5 |
16 |
4XP160 3-3 |
Potinkinis skydas IP42 (IP44) tuščias |
80,4 |
17 |
4XP160 3-4 |
Potinkinis skydas IP42 (IP44) tuščias |
98,9 |
18 |
4XP160 3-5 |
Potinkinis skydas IP42 (IP44) tuščias |
111,1 |
19 |
4XP160 3-6 |
Potinkinis skydas IP42 (IP44) tuščias |
90 |
20 |
4XP160 3-7 |
Potinkinis skydas IP42 (IP44) tuščias |
117,4 |
