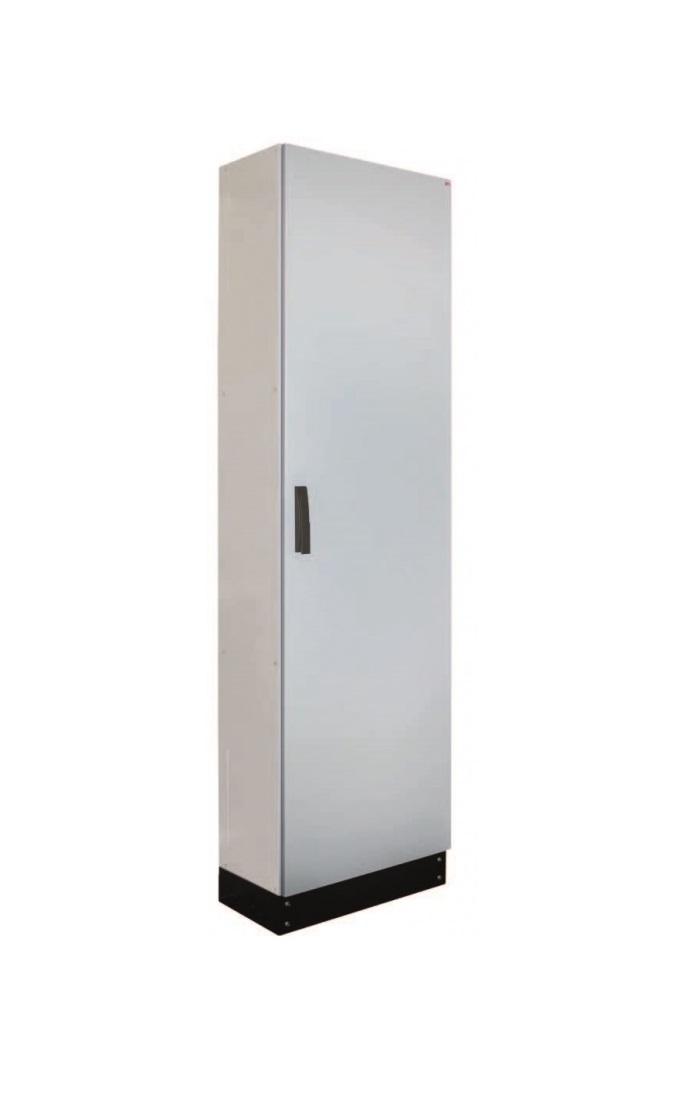

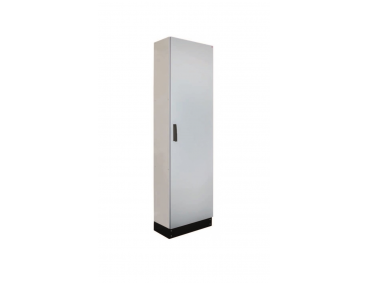

Pastatomų skydų HXS kartu su SOLID GSX sistema
Paskirtis
Pastatomų skydų HXS kartu su SOLID GSX sistema yra trijų standartinių pločių (550 mm, 800 mm, 1050 mm) ir gylis 300 mm (skydo aukštis 1850 mm) arba 400 mm (skydo aukštis 2000 mm). Skydas gali būti naudojamas kartu su montažine plokšte, galima surinkti visą įrangą su uždengimais arba galios paskirstymui naudojant šynų sistemą. Skydo šonuose yra susilpnintas metalas, kurį galima iškirsti ir sujungti skydus tarpusavyje į grupę taip pat sujungiant kabeliais arba šynomis tarpusavyje. Skydai gali būti tvirtinami prie sienų naudojant specialias skyles esančias skydo gale. Taip pat skydus galima tvirtinti prie grindų naudojant skyles esančias ant briaunų.
Savybės:
→ Didelis universalumas ir konfiguracijos lankstumas
→ Išimami laikikliai leidžia įrangą surinkti dirbtuvėse. nereikia vežti viso skydo
→ Galimybė padalinti skydą vertikaliai į kelias grupes
→ Dangčiai skirti ETI įrangai (jungikliai, kirtikliai ir kt.),
→ Greitas surinkimas,
→ Trijų taškų užrakinimo sistema
→ Galimybė nuimti galinį dangtį
→ Skydo viršuje yra membraniniai sandarikliai, skydo apačioje dvigubi aliumininiai dangčiai kabelių patekimui į vidų
→ Keturių dalių cokolis, skirtas kabelių patekimui į skydą iš apačios. pagrindai gali būti sujungiami taip gaunant norimą aukštį.
→ Skydas pagamintas iš aukštos kokybės lakštinio plieno, kuris padengtas milteliniu būdu
→ Skydas dengtas poliesteriniais dažais atspariais UV spinduliams
|
Techniniai duomenys |
|
|
Apsaugos klasė |
Pirma |
|
Apsaugos laipsnis |
IP55,65 |
|
Mechaninis atsparumas |
IK10 |
|
Vardinė srovė |
1600 A (priklauso nuo naudojamų šynų jungčių) |
|
Spalva |
Skydo korpusas: Pilkas (RAL 7035) Cokolis: Juodas (RAL 9005) |
|
Dažai |
Poliesteriniai |
|
Montavimo vieta |
Vidaus sąlygomis |
|
Darbinė temperatūra |
-5°C ... +40°C |
|
Standartai |
PN-IEC/EN 62208 , PN-IEC/EN 60529, PN-IEC/EN 62262 |
|
Direktyva |
RoHS |
|
Techniniai duomenys |
|
|
Apsaugos klasė |
Pirma |
|
Apsaugos laipsnis |
IP55,65 |
|
Mechaninis atsparumas |
IK10 |
|
Vardinė srovė |
1600 A (priklauso nuo naudojamų šynų jungčių) |
|
Apkrovos |
|
|
Montažinių įrenginių apkrova (WP-A / WP-U + LG- V + TH-S) |
250 kg |
|
Montažinės plokštės(PM) |
40 kg |
|
Montažinės plokštės (PM-G) |
350 kg |
|
Durų apkrova |
10 kg |
|
Skydų tipai |
|
Matmenys |
|
|
|||||
|
Tipas |
kodas |
Apsau- gos laipsnis |
Plotis (mm) |
Aukštis be cokolio (mm) |
Gylis (mm) |
Cokolis (mm) |
Montažinė plokštė (mm) |
Durų skaičius |
Maksimalus modulių skačius (18 mm) |
|
Serija HXS300 x-x PH1 Tuščias skydas, kurio gylis 300 mm su cokoliu* |
|||||||||
|
HXS300 2-12 PH1 |
001325102 |
IP65 |
550 |
1850 |
300 |
100 |
- |
1 |
12x24 |
|
HXS300 3-12 PH1 |
001325103 |
IP65 |
800 |
1850 |
300 |
100 |
- |
1 |
12x36 |
|
HXS300 4-12 PH1 |
001325104 |
IP55 |
1050 |
1850 |
300 |
100 |
- |
2 |
12x48 |
|
Serija HXS300 x-x PH1 V1 Skydas su montažine plokšte, kurio gylis 300 mm su cokoliu* |
|||||||||
|
HXS300 2-12 PH1V1 |
001325502 |
IP65 |
550 |
1850 |
300 |
100 |
1x 500 |
1 |
12x24 |
|
HXS300 3-12 PH1V1 |
001325503 |
IP65 |
800 |
1850 |
300 |
100 |
1x 750 |
1 |
12x36 |
|
HXS300 4-12 PH1V1 |
001325504 |
IP55 |
1050 |
1850 |
300 |
100 |
1x 1000 |
2 |
12x48 |
|
Serija HXS400 x-x Tuščias skydas, kurio gylis 400 mm be cokolio** |
|||||||||
|
HXS400 2-13 |
001327508 |
IP65 |
550 |
2000 |
400 |
- |
- |
1 |
13x24 |
|
HXS400 3-13 |
001327509 |
IP65 |
800 |
2000 |
400 |
- |
- |
1 |
13x36 |
|
HXS400 4-13 |
001327510 |
IP55 |
1050 |
2000 |
400 |
- |
- |
2 |
13x48 |
|
Skydo cokolis |
Išoriniai matmenys |
|
|||||
|
Tipas |
Pavadinimas |
kodas |
Plotis (mm) |
aukštis (mm) |
Gylis(mm) |
Svoris (kg) |
Pakuotė (vnt.) |
|
Cokolis skydui, kurio gylis 300 mm su serija HXS300* |
|||||||
|
PH1 D3-W2 |
Cokolio aukštis 100 mm RAL9005 skydas HXS300 plotis 2 (550) |
001336910 |
550 |
100 |
300 |
3,49 |
1 |
|
PH1 D3-W3 |
Cokolio aukštis 100 mm RAL9005 skydas HXS300 plotis 3 (800) |
001336912 |
800 |
100 |
300 |
4,38 |
1 |
|
PH1 D3-W4 |
Cokolio aukštis 100 mm RAL9005 skydas HXS300 plotis 4 (1050) |
001336914 |
1050 |
100 |
300 |
5,24 |
1 |
|
Cokolis skydui, kurio gylis 400 mm su serija HXS400** |
|||||||
|
PH1 D4-W2 |
Cokolio aukštis 100 mm RAL9005 skydas HXS400 plotis 2 (550) |
001336918 |
550 |
100 |
400 |
3,99 |
1 |
|
PH1 D4-W3 |
Cokolio aukštis 100 mm RAL9005 skydas HXS400 plotis 3 (800) |
001336920 |
800 |
100 |
400 |
4,88 |
1 |
|
PH1 D4-W4 |
Cokolio aukštis 100 mm RAL9005 skydas HXS400 plotis 4 (1050) |
001336922 |
1050 |
100 |
400 |
5,75 |
1 |
